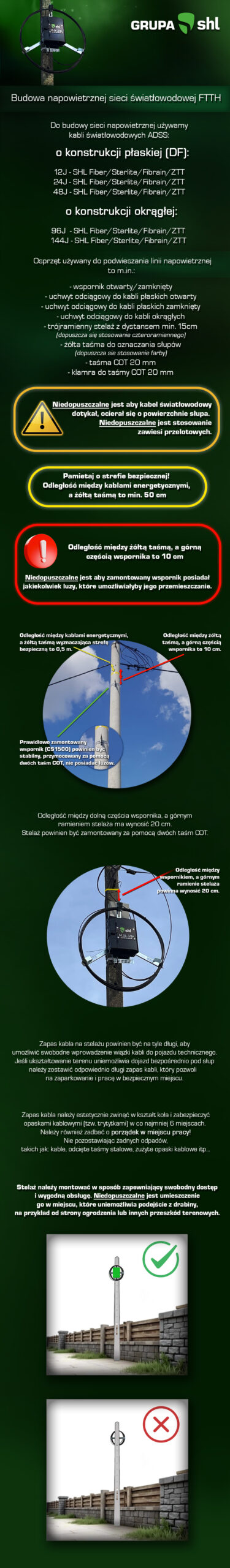

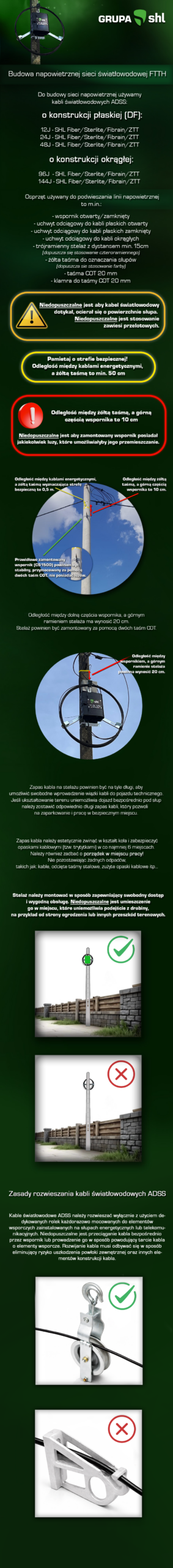

Budowa napowietrznej sieci światłowodowej FTTH

Do budowy sieci napowietrznej używamy kabli światłowodowych ADSS:

o konstrukcji płaskiej (DF):

12J — SHL Fiber / Sterlite / Fibrain / ZTT
24J — SHL Fiber / Sterlite / Fibrain / ZTT
48J — SHL Fiber / Sterlite / Fibrain / ZTT

o konstrukcji okrągłej:

96J — SHL Fiber / Sterlite / Fibrain / ZTT
144J — SHL Fiber / Sterlite / Fibrain / ZTT
288J — SHL Fiber / Sterlite / Fibrain / ZTT

— uchwyt odciągowy do kabli płaskich otwarty
— uchwyt odciągowy do kabli płaskich zamknięty
— uchwyt odciągowy do kabli okrągłych
— trójramienny stelaż z dystansem min. 15 cm (dopuszcza się stosowanie czteroramiennego)
— wspornik otwarty/zamknięty
— żółta taśma do oznaczania słupów (dopuszcza się stosowanie farby)
— taśma COT 20 mm
— klamra do taśmy COT 20 mm

Ostrzeżenie: niedopuszczalne jest, aby kabel światłowodowy dotykał lub ocierał się o powierzchnię słupa. Niedopuszczalne jest stosowanie zawiesi przelotowych.

Pamiętaj o strefie bezpiecznej: odległość między kablami energetycznymi a żółtą taśmą to minimum 50 cm.

Ostrzeżenie: odległość między żółtą taśmą a górną częścią wspornika to 10 cm. Niedopuszczalne jest, aby zamontowany wspornik posiadał jakiekolwiek luzy umożliwiające jego przemieszczanie.

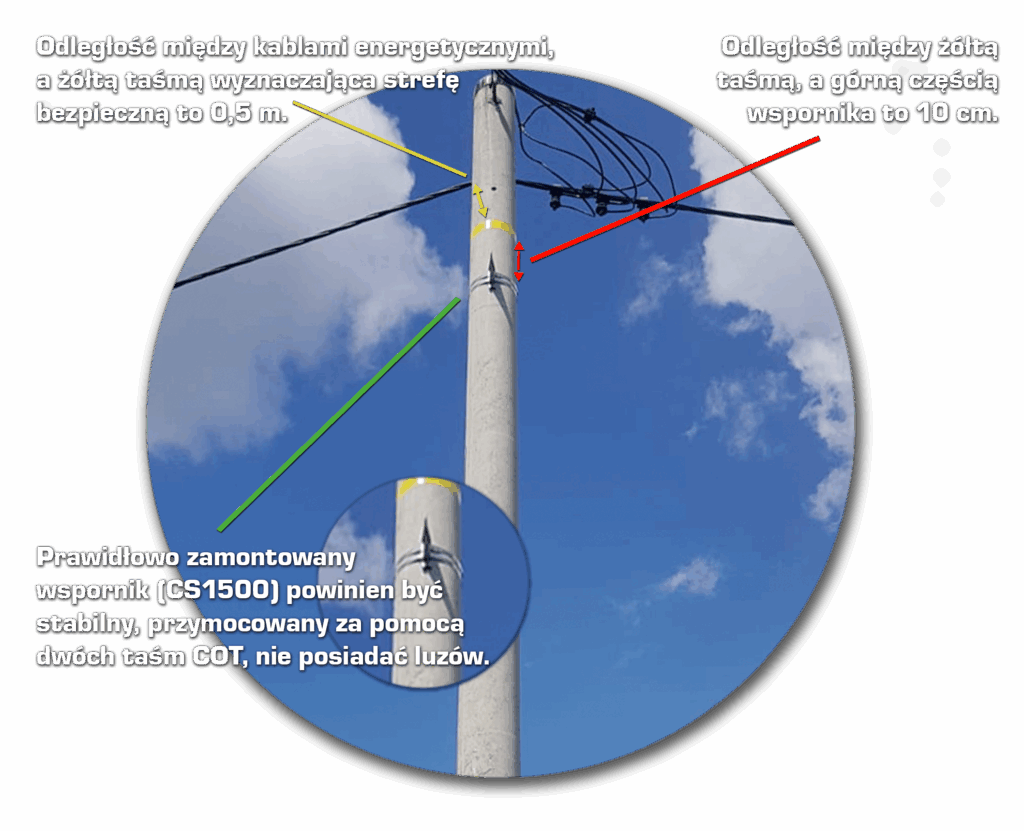

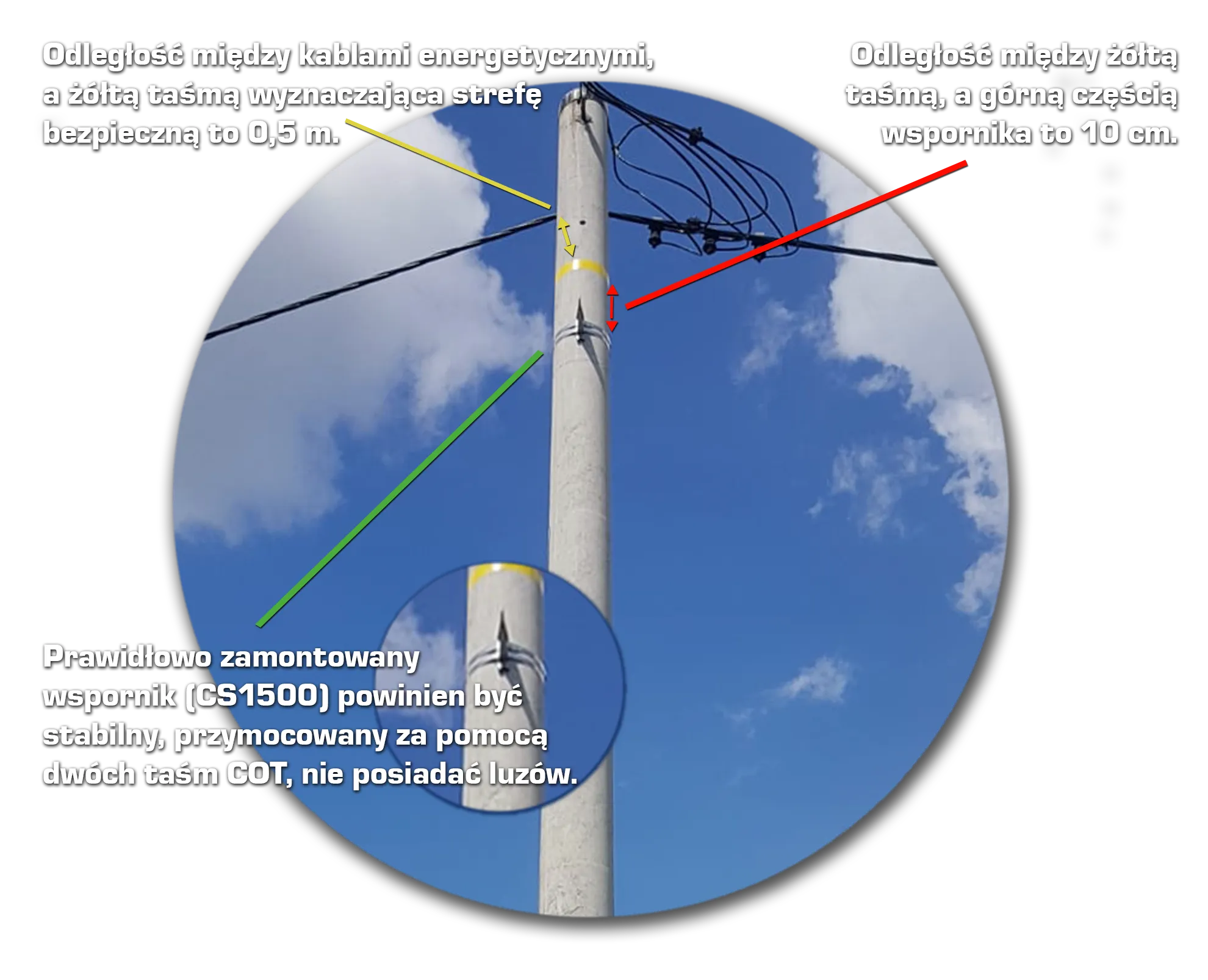

Zdjęcie słupa energetycznego z trzema opisami. Odległość między kablami energetycznymi a żółtą taśmą wyznaczającą strefę bezpieczną to 0,5 m. Odległość między żółtą taśmą a górną częścią wspornika to 10 cm. Prawidłowo zamontowany wspornik CS1500 powinien być stabilny, przymocowany dwiema taśmami COT i nie mieć luzów.

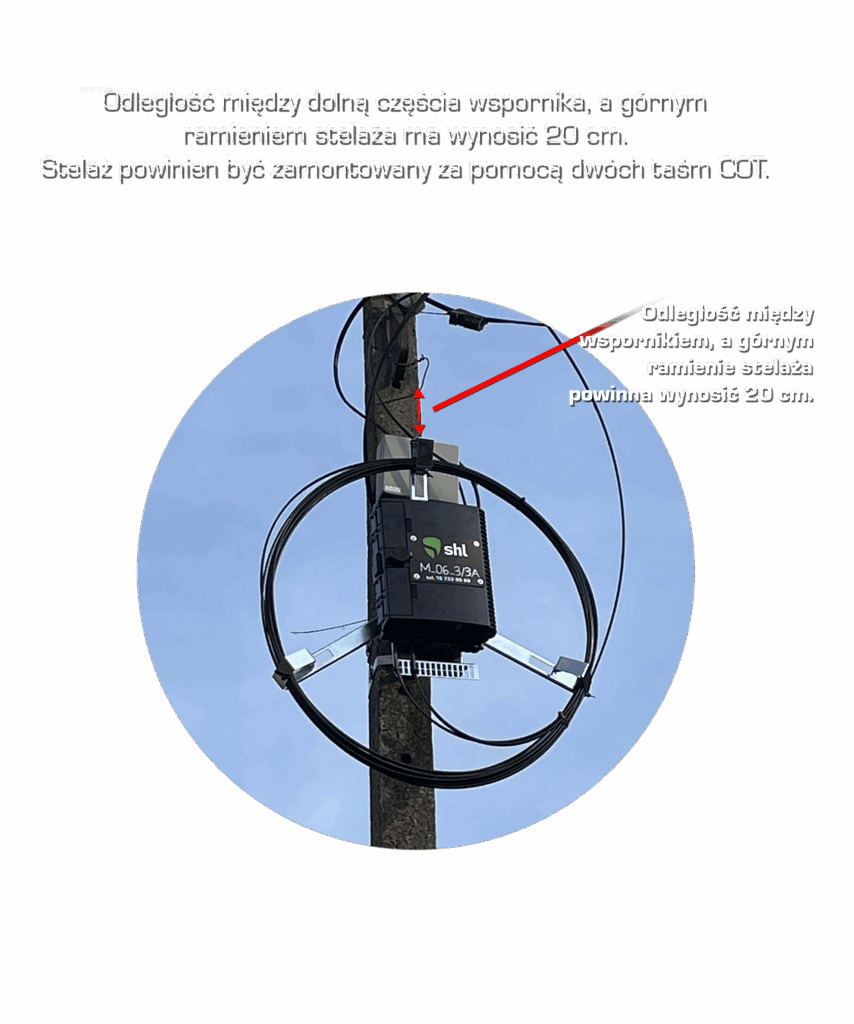

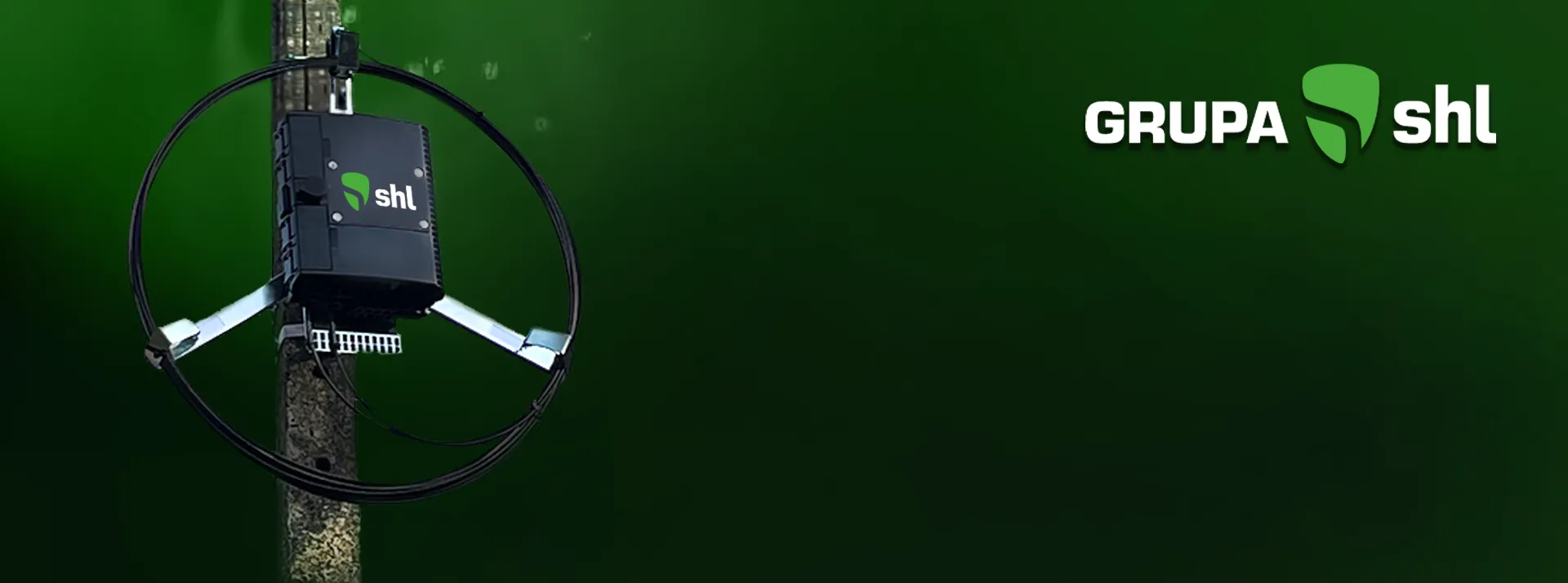

Zdjęcie mufy SHL zamontowanej na słupie, z zapasem kabla zwiniętym na trójramiennym stelażu. Opis: odległość między dolną częścią wspornika a górnym ramieniem stelaża ma wynosić 20 cm, a stelaż powinien być zamontowany dwiema taśmami COT.

Zapas kabla na stelażu powinien być na tyle długi, aby umożliwić swobodne wprowadzenie wiązki kabli do pojazdu technicznego. Jeśli ukształtowanie terenu uniemożliwia dojazd bezpośrednio pod słup, należy zostawić odpowiednio długi zapas kabli, pozwalający zaparkować i pracować w bezpiecznym miejscu.

Zapas kabla należy estetycznie zwinąć w kształt koła i zabezpieczyć opaskami kablowymi, tak zwanymi trytytkami, w co najmniej 6 miejscach. Należy również zadbać o porządek w miejscu pracy i nie pozostawiać żadnych odpadów, takich jak kable, odcięte taśmy stalowe czy zużyte opaski kablowe.

Stelaż należy montować w sposób zapewniający swobodny dostęp i wygodną obsługę. Niedopuszczalne jest umieszczenie go w miejscu, które uniemożliwia podejście z drabiny, na przykład od strony ogrodzenia lub innych przeszkód terenowych.

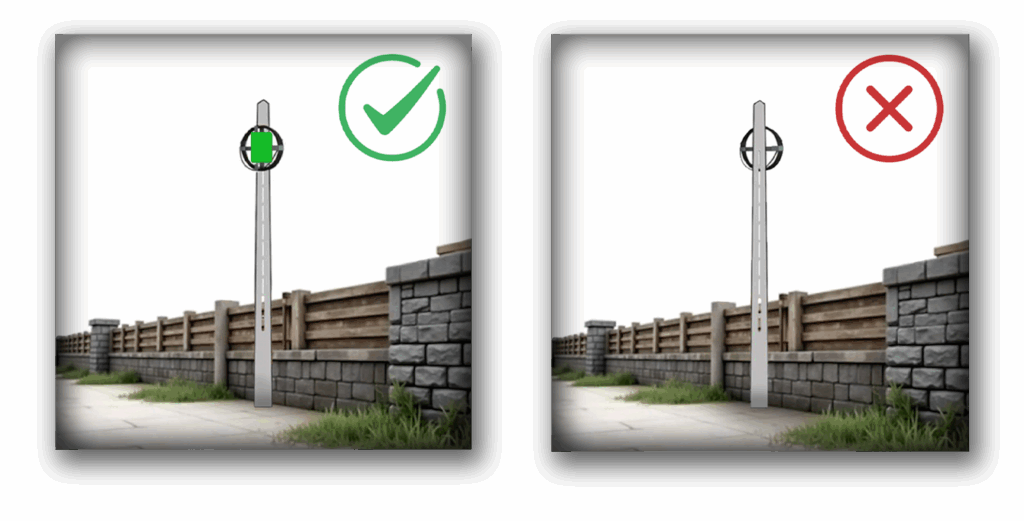

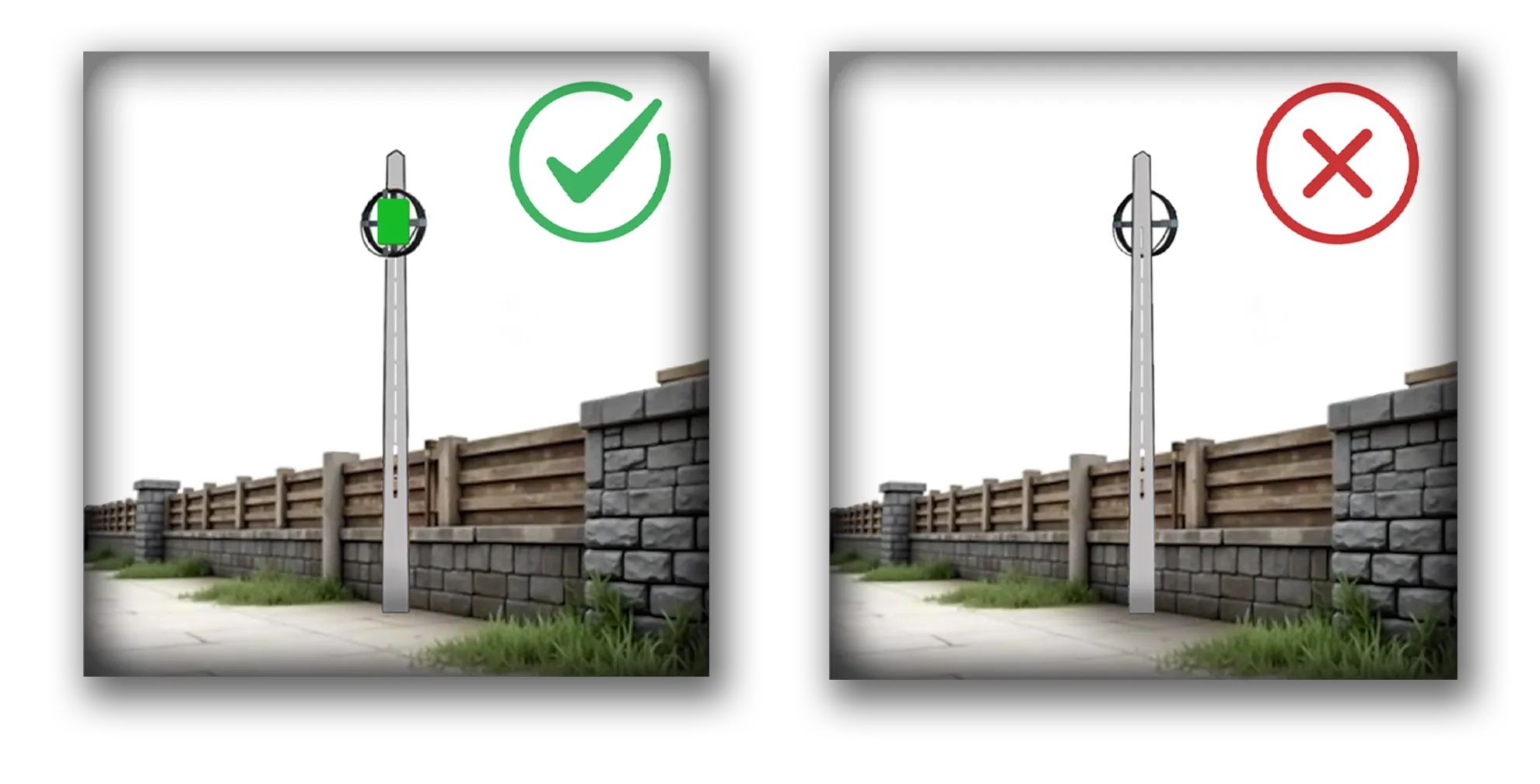

Dwa zdjęcia porównawcze. Po lewej, oznaczone zielonym znakiem poprawności, słup ze stelażem i mufą ustawiony z odstępem od ogrodzenia. Po prawej, oznaczone czerwonym krzyżykiem, ten sam słup dosunięty do ogrodzenia, bez miejsca na podejście z drabiny.

Zasady rozwieszania kabli światłowodowych ADSS

Kable światłowodowe ADSS należy rozwieszać wyłącznie z użyciem dedykowanych rolek każdorazowo mocowanych do elementów wsporczych zainstalowanych na słupach energetycznych lub telekomunikacyjnych. Niedopuszczalne jest przeciąganie kabla bezpośrednio przez wspornik lub prowadzenie go w sposób powodujący tarcie kabla o elementy wsporcze. Rozwijanie kabla musi odbywać się w sposób eliminujący ryzyko uszkodzenia powłoki zewnętrznej oraz innych elementów konstrukcji kabla.

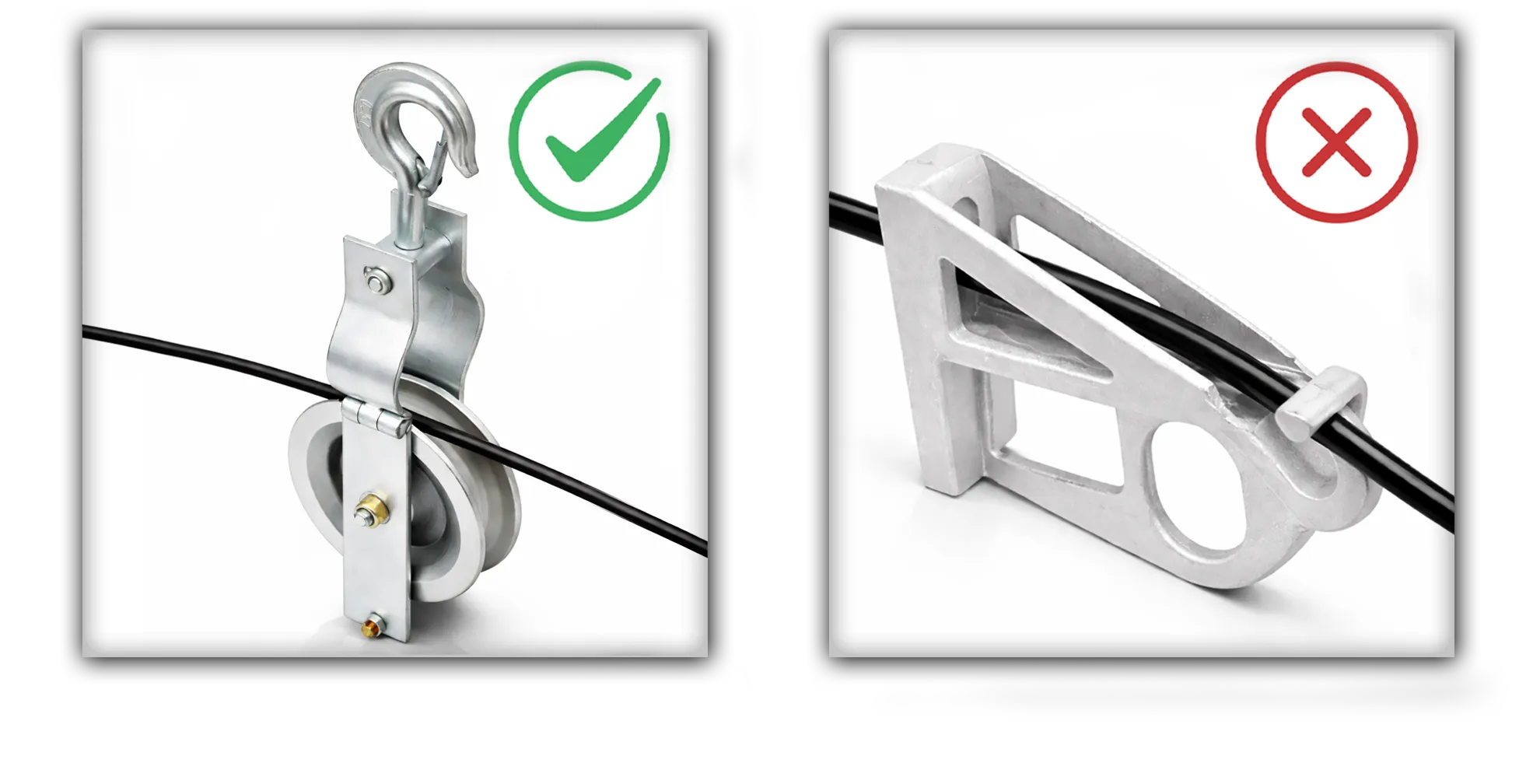

Dwa zdjęcia porównawcze. Po lewej, oznaczone zielonym znakiem poprawności, kabel prowadzony przez dedykowaną rolkę montażową zawieszoną na haku. Po prawej, oznaczone czerwonym krzyżykiem, kabel przeciągany bezpośrednio przez aluminiowy wspornik.
